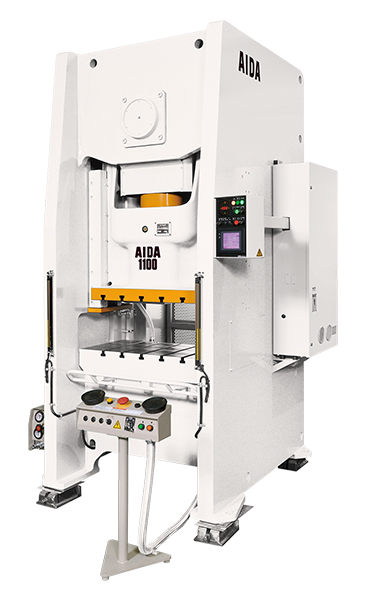

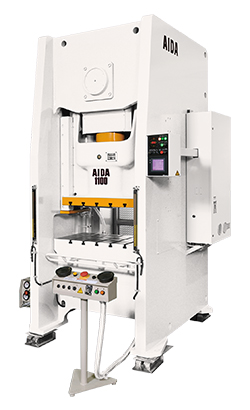

汎用プレスAIDA ストレートサイドプレス NS1 シリーズ
新しい時代が求めるハイグレードベーシックマシン
- 高精度・高付加価値加工を実現しました。
- 一体型ストレートサイドフレームで口開きを無くし、強制循環給油としました。
- フルロングスライドガイドをセンターに配置しました。
- 3000kNが加わりました。
能力ラインナップ
800kNより3000kNまでのラインナップです。
| 型式 | 単位 | NS1-800 | NS1-1100 | NS1-1500 | NS1-2000 | NS1-3000 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 形式 | （S） | （1） | （S） | （1） | （S） | （1） | （S） | （1） | （2） | |
| 加圧能力 | （kN） | 800 | 1100 | 1500 | 2000 | 3000 | ||||
| ストローク長さ | （mm） | 60 | 100 | 70 | 110 | 80 | 130 | 95 | 160 | 300 |
| 無負荷連続 ストローク数 |
（min-1） | 75～150 | 55～125 | 65～135 | 50～110 | 55～115 | 40～95 | 45～95 | 35～80 | 15～35 |
| ダイハイト | （mm） | 300 | 320 | 350 | 410 | 570 | ||||
| スライド寸法 （左右×前後） |
（mm） | 700×460 | 800×520 | 900×580 | 1000×650 | 1300×900 | ||||
| ボルスター寸法 （左右×前後） |
（mm） | 900×460 | 1000×520 | 1150×600 | 1250×680 | 1500×1000 | ||||
- ※本仕様は、予告なく変更する場合があります。
