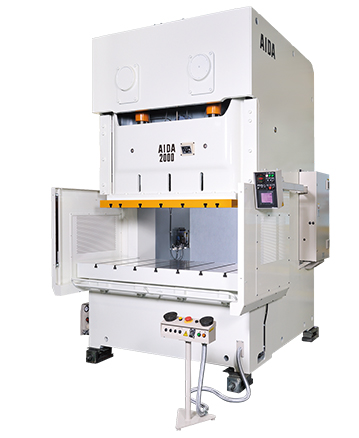

汎用プレスAIDA Cフレームプレス NC2-E シリーズ
ハイグレードワイドエリアベーシックマシン
- 高剛性フレームと対向回転ギア機構で偏心荷重に強いプレスです。
- 構成部品のひとつひとつを高精度加工することにより、総合隙間を最小にしてブレークスルーを抑えました。
- さまざまなアプリケーションに対応する高い汎用性。コイルラインやトランスファユニットなどとのシステムアップが可能です。
能力ラインナップ
1100kNより2500kNまでのラインナップです。
| 型式 | 単位 | NC2-1100 | NC2-1600 | NC2-2000 | NC2-2500 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 形式 | (1)E | (2)E | (1)E | (2)E | (1)E | (2)E | (1)E | (2)E | |
| 加圧能力 | （kN） | 1100 | 1600 | 2000 | 2500 | ||||
| ストローク長さ | （mm） | 110 | 180 | 130 | 200 | 150 | 250 | 170 | 280 |
| 無負荷連続 ストローク数 |
（min-1） | 50～100 | 35～65 | 40～85 | 30～55 | 35～70 | 25～45 | 25～55 | 20～35 |
| ダイハイト | （mm） | 350 | 400 | 400 | 450 | 450 | 500 | 450 | 550 |
| スライド寸法 （左右×前後） |
（mm） | 1360×520 | 1500×580 | 1850×650 | 2100×700 | ||||
| ボルスター寸法 （左右×前後） |
（mm） | 1880×520 | 1880×680 | 2040×600 | 2040×760 | 2420×680 | 2420×840 | 2700×760 | 2700×920 |
- ※本仕様は、予告なく変更する場合があります。
