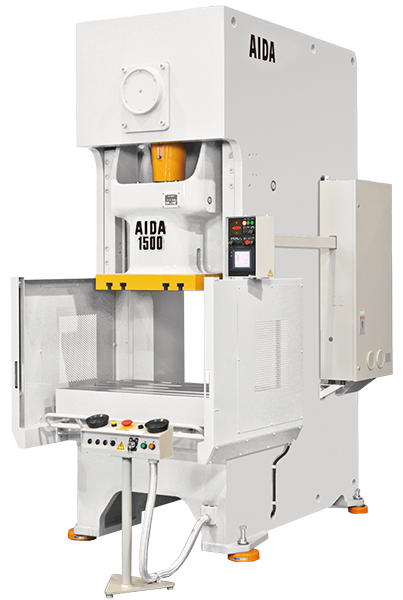

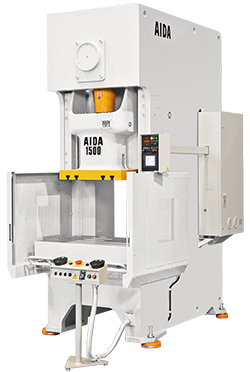

汎用プレスAIDA Cフレームプレス NC1-E シリーズ

ハイグレードベーシックマシン

特徴

  • 剛性の高いフレーム構造で、フレームの伸び変形、加工時に発生する口開きを極小に抑えています。
  • 瞬時作動の油圧式オーバーロードプロテクタ(HOLP)を採用し機械・金型を守ります。復帰は自動です。
  • 操作パネルは、作業性・安全性を考慮し、タッチパネル式大型ディスプレイを採用しました。ガイダンス表示機能付。

能力ラインナップ

350kNより2500kNまでのラインナップです。

型式 形式 加圧能力 ストローク長さ ストローク数 ダイハイト スライド寸法 ボルスタ寸法 フレームギャップ
(kN) (mm) (spm) (mm) 左右×前後(mm) 左右×前後(mm) (mm)
NC1-350 (1)E 350 70 90~150 200 380×300 730×310 160
(2)E 350 120 55~105 250 380×300 730×380 195
NC1-450 (S)E 450 50 85~170 250 410×340 810×360 185
(1)E 450 80 65~130 250 410×340 810×360 185
(2)E 450 120 50~95 270 410×340 810×440 225
NC1-600 (S)E 600 55 80~165 270 480×400 870×400 210
(1)E 600 90 60~120 270 480×400 870×400 210
(2)E 600 140 45~85 300 480×400 870×520 270
NC1-800 (1)E 800 100 55~110 300 540×460 950×460 240
(2)E 800 160 40~75 320 540×460 950×600 310
NC1-1100 (1)E 1100 110 50~100 320 630×520 1070×520 270
(2)E 1100 180 35~65 350 630×520 1070×680 350
NC1-1500 (1)E 1500 130 40~85 350 700×580 1170×600 310
(2)E 1500 200 30~55 400 700×580 1170×760 390
NC1-2000 (1)E 2000 160 35~70 410 880×650 1390×680 350
(2)E 2000 250 25~45 450 880×650 1390×840 430
NC1-2500 (2)E 2500 300 20~35 540 1100×730 1750×900 470
