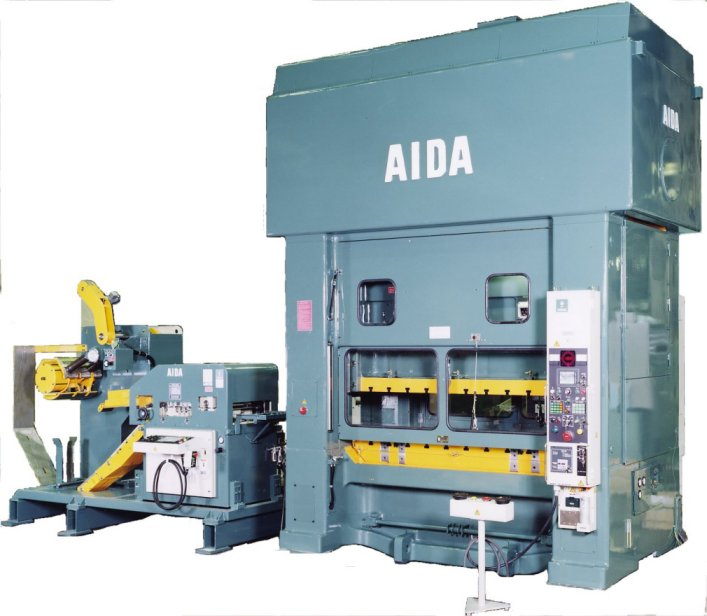

中・大型プレスAIDA プログレッシブプレス PMX シリーズ
高精度プログレッシブ加工のベーシックマシン
- リンクモーションにより、安定した高精度加工と生産性の向上を実現します。
- 偏心荷重に強い広いポイント間ピッチ。
- 厚板プログレッシブ加工に耐える高剛性フレーム。
- 前後、左右対称のフレームが高い動的精度を維持。
能力ラインナップ
2000kNより6000kNまでのラインナップです。リンクモーションの他クランクモーションも製作いたします。大型機も個別に対応します。
| 型式 | 単位 | PMX-2000 | PMX-3000 | PMX-4000 | PMX-5000 | PMX-5000 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 形式 | PMX-L2-2000（1） 155-83 |
PMX-L2-2000（1） 185-88 |
PMX-L2-3000（1） 185-88 |
PMX-L2-3000（1） 215-100 |
PMX-L2-3000（1） 245-120 |
PMX-L2-4000（1） 215-115 |
PMX-L2-4000（1） 245-115 |
PMX-L2-5000（1） 215-115 |
PMX-L2-5000（1） 245-115 |
PMX-L2-6000（1） 245-125 |
|
| 加圧能力 | （kN） | 2000 | 3000 | 4000 | 5000 | 6000 | |||||
| ストローク長さ | （mm） | 200 | 200 | 200 | 300 | 250 | 250 | ||||
| 無負荷連続 ストローク数 |
（min-1） | 50～120 | 40～100 | 30～80 | 30～60 | 30～70 | 30～70 | ||||
| ダイハイト | （mm） | 475 | 550 | 650 | 700 | 700 | 750 | ||||
| スライド寸法 （左右×前後） |
（mm） | 1550x830 | 1850x880 | 1850x880 | 2150x1000 | 2450x1200 | 2150x1150 | 2450x1150 | 2150x1150 | 2450x1150 | 2450x1250 |
| ボルスター寸法 （左右×前後） |
（mm） | 1550x950 | 1850x950 | 1850x1000 | 2150x1000 | 2450x1200 | 2150x1250 | 2450x1250 | 2150x1250 | 2450x1250 | 2450x1400 |
- ※上記以外の仕様も用意しております。詳しくはお問い合わせください。
- ※2ポイント16000kN、4ポイント12000kNまで対応します。
- ※本仕様は、予告なく変更する場合があります。
