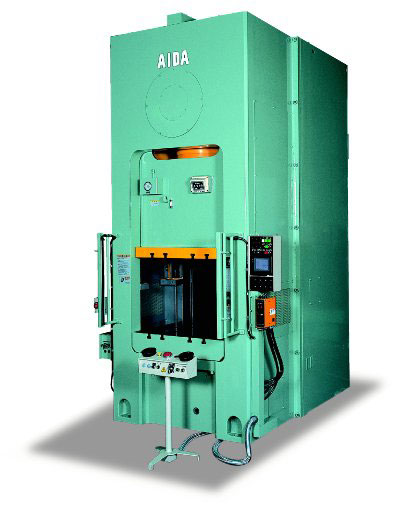

中・大型プレスAIDA ヘビースタンピングプレス S1-E シリーズ

厚板加工の領域をさらに拡大

特徴

  • 「金型寿命」「振動・騒音」「高精度・高生産性」・・厚板加工の3つのポイントをクリアしました。
  • 金型へスロータッチの独自のリンクモーション、伸びを最小に抑えるセパレート形リングフレームを採用しました。
  • 厚板のブランキングや絞り加工用にスライドノックアウト、ダイクッションを標準オプションで用意しています。

能力ラインナップ

3000kNと5000kNのラインナップです。

型式 加圧能力 ストローク長さ ストローク数 ダイハイト スライド寸法 ボルスタ寸法 能力発生位置 スライドノックアウト能力※1 ダイクッション能力
(kN) (mm) (spm) (mm) 左右×前後(mm) 左右×前後(mm) (mm) (kN) (kN)
S1-3000E 3000 250 15~40 570 1000×900 1000×985 13 30 160 ※1
250 ※2
S1-5000E 5000 300 15~35 650 1200×1100 1200×1215 13 50 260 ※1
400 ※2
  1. ※1空圧0.5Mpaの場合
  2. ※2空圧0.8Mpaの場合
