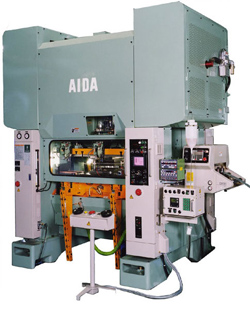

中・大型プレスAIDA プログレッシブプレス UMX シリーズ
薄板小物精密順送加工に威力を発揮します。
- 高精度プレス部品加工に対する機能性と経済性の両面を満足させた、高い実用性を誇るプレスです。
- ストレートサイド型高剛性一体フレームと2ポイントサスペンションで高精度加工が可能です。直角6面ロングスライドガイドで偏心荷重にも強く 金型の寿命を延長します。
- 電機・電子・情報機器・通信機器やベアリング関連部品などの高精度プレス部品。
能力ラインナップ
1100kNのみのラインナップです。ストローク長さとSPMにより(1)型と(2)形の選択ができます。
型式 | 形式 | 加圧能力 | ストローク長さ | ストローク数 | ダイハイト | スライド寸法 | ボルスタ寸法 | サイドオープニング | 作業面高さ |
---|---|---|---|---|---|---|---|---|---|
(kN) | (mm) | (spm) | (mm) | 左右×前後(mm) | 左右×前後(mm) | (mm) | (mm) | ||
UMX-1100 | (1) | 1100 | 60 | 70~200 | 360 | 1200×520 | 1200×550 | (210~450)×300 | 1100 |
(2) | 1100 | 80 | 60~180 | 350 | 1200×520 | 1200×550 | (210~450)×300 | 1100 |
