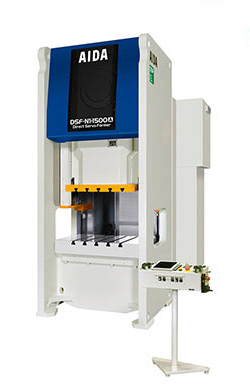

汎用サーボプレスAIDA 新型ダイレクトサーボフォーマ DSF-N1-A シリーズ

特徴

  • サーボプレスの進化型Aシリーズのラインナップに、高剛性なストレートサイドフレーム型が加わりました。
  • 製品の特長
    新型ダイレクトサーボフォーマAシリーズの3つの進化「生産性」「操作性」「省エネ性」に加え、N1-Aシリーズではさらに2つの特徴が加わりました。
  • フレーム形状を一新し、ボルスタたわみ剛性を従来比率で50%※1アップさせました。
  • 機械情報管理システムAi-CARE(IoT)※2およびモーション設定ツールを標準装備しています。
  1. ※1当社従来サーボプレス比較
  2. ※2通信費用は別途契約となります。また、海外地域(欧州、米国、カナダ)でも利用可能です。対象地域は今後順次拡大予定です。

能力ラインナップ

800kNより3000kNまでのラインアップです。

型式 加圧能力 ストローク長さ ストローク数※1 ダイハイト スライド寸法 ボルスタ寸法 サイドオープニング※2
(kN) 上段は正逆(mm) 上段は正逆(mm) (mm) 左右×前後(mm) 左右×前後(mm) (mm)
DSF-N2-1100 1100 70/110/150 102/84/70 400 1360×520 1660×680 700×345(335)
180 ~70
DSF-N2-1600 1600 80/120/160 94/78/66 450 1500×580 1800×760 780×385(375)
200 ~60
DSF-N2-2000 2000 110/160/200 79/66/57 500 1850×650 2150×840 860×425(415)
250 ~50
DSF-N2-2500 2500 120/170/230 68/57/46 550 2100×700 2400×920 940×465(455)
280 ~40
DSF-N2-3000 3000 120/180/240 64/52/43 650 2400×900 2400×1200 1220×590(580)
300 ~35
  1. ※1ストローク数は、クランクモーションの無負荷連続ストローク数を示す
  2. ※2( )内は、ボルスタ上からの高さを示す。
