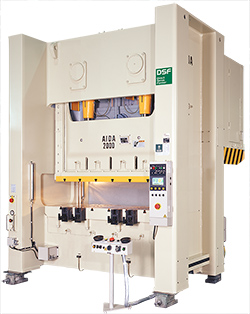

汎用サーボプレスAIDA ダイレクトサーボフォーマ DSF-N2 シリーズ

プレス加工の第三世代 幕開け

特徴

  • AIDA独自に開発した低速高トルクサーボモータが駆動軸に直結。高精度で付加価値の高い加工を実現します。
  • 難加工材でも製品形状条件に最適なスライドモーションを容易に設定しデータバンクに保存できます。
  • 手動パルサ操作により型合わせが容易です。

能力ラインナップ

1100kNより3000kNまでのラインナップです。完全同調のサーボトランスファユニット用ワイドエリアタイプもご提供します(Wシリーズ)。

型式 加圧能力 ストローク長さ ストローク数※1 ダイハイト スライド寸法 ボルスタ寸法 サイドオープニング※2
(kN) 上段は正逆(mm) 上段は正逆(mm) (mm) 左右×前後(mm) 左右×前後(mm) (mm)
DSF-N2-1100 1100 70/110/150 102/84/70 400 1360×520 1660×680 700×345(335)
180 ~70
DSF-N2-1600 1600 80/120/160 94/78/66 450 1500×580 1800×760 780×385(375)
200 ~60
DSF-N2-2000 2000 110/160/200 79/66/57 500 1850×650 2150×840 860×425(415)
250 ~50
DSF-N2-2500 2500 120/170/230 68/57/46 550 2100×700 2400×920 940×465(455)
280 ~40
DSF-N2-3000 3000 120/180/240 64/52/43 650 2400×900 2400×1200 1220×590(580)
300 ~35
  1. ※1ストローク数は、クランクモーションの無負荷連続ストローク数を示す
  2. ※2( )内は、ボルスタ上からの高さを示す。
