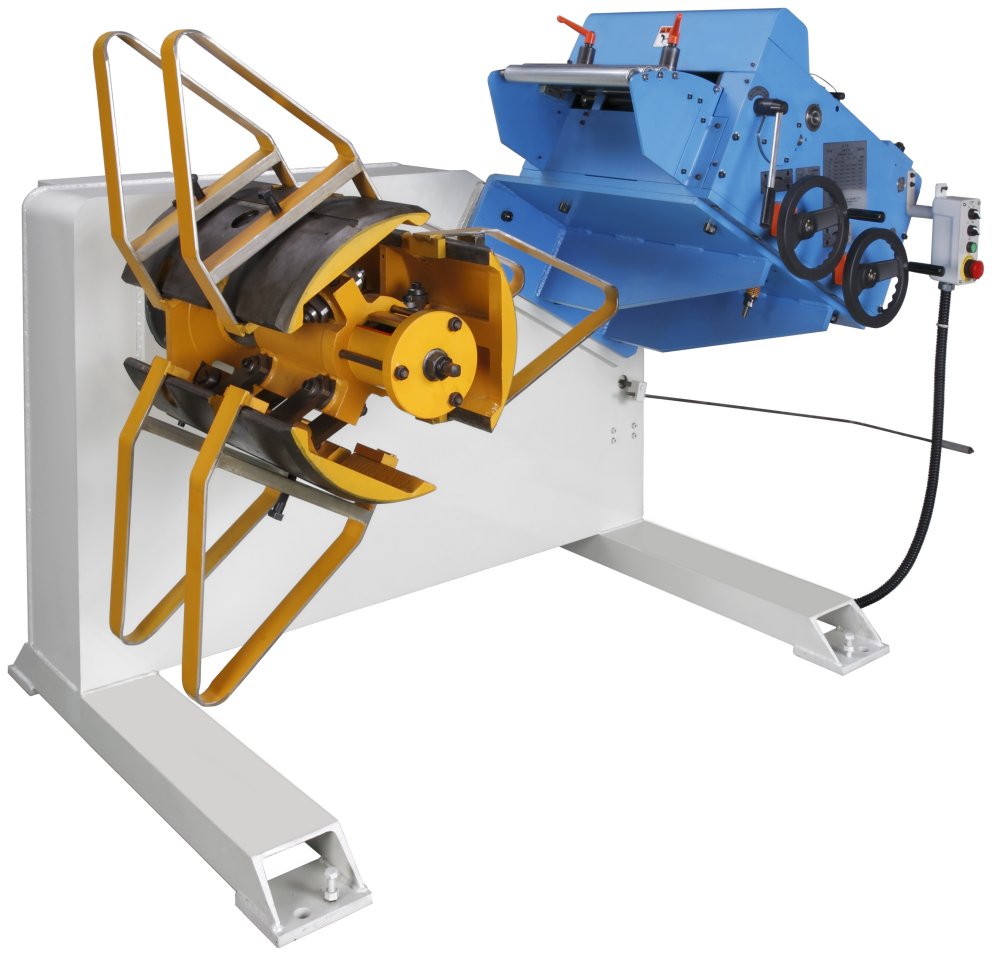

コイル材供給装置一体型アンコイラーレベラー L シリーズ
ワークロール13本仕様で抜群の矯正能力
- 抜群の矯正能力。ワークロール13本仕様。全ロール硬質クロームメッキ施工。
- レベラー速度自動制御装置付き。運転中レベラーはノンストップとなり、ロールマークが抑制されます。（アイダFシリーズと組み合わせた場合）
- 上ワークロールは大きく開くのでメンテナンスが容易です。
- アンコイラーレベラーの設置スペースの省スペース化を図ったタイプもあります。
能力ラインナップ
L-シリーズは300mm巾、400mm巾のラインナップです。アンコイラーはシングルかダブルタイプです。
| 型式 | コイル材質 | コイル質量 | コイル外径 | コイル内径 | 板厚×板幅 | レベラー速度 | 送り方向 | ワークロール本数 | |
|---|---|---|---|---|---|---|---|---|---|
| 最大（kg） | （mm） | （mm） | 板厚（mm） | 板幅（mm） | （m/min） | ※1 | （本） | ||
| L-30 | 冷・熱間圧延鋼板 | 1200 | 最大φ1200 | φ508 | 0.3～1.0 | 30～300 | 1.8～18.0 | 左→右 | 13 |
| 0.3～1.6 | 30～200 | ||||||||
| 0.3～2.3 | 30～95 | ||||||||
| 0.3～3.2 | 30～50 | ||||||||
| L-30W | 冷・熱間圧延鋼板 | 1200×2 | 最大φ1200 | φ508 | 0.3～1.0 | 30～300 | 1.8～18.0 | 左→右 | 13 |
| 0.3～1.6 | 30～200 | ||||||||
| 0.3～2.3 | 30～95 | ||||||||
| 0.3～3.2 | 30～50 | ||||||||
| L-40 | 冷・熱間圧延鋼板 | 1200 | 最大φ1200 | φ508 | 0.3～0.6 | 30～400 | 2.2～22.0 | 左→右 | 13 |
| 0.3～1.6 | 30～300 | ||||||||
| 0.3～2.3 | 30～150 | ||||||||
| 0.3～3.2 | 30～80 | ||||||||
| L-40W | 冷・熱間圧延鋼板 | 1200×2 | 最大φ1200 | φ508 | 0.3～0.6 | 30～400 | 2.2～22.0 | 左→右 | 13 |
| 0.3～1.6 | 30～300 | ||||||||
| 0.3～2.3 | 30～150 | ||||||||
| 0.3～3.2 | 30～80 | ||||||||
- ※1オプションで右→左もあります。
