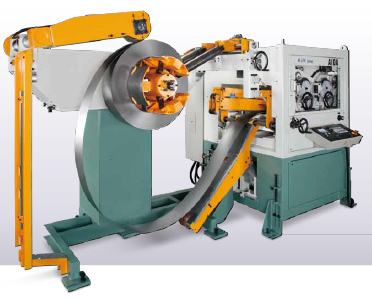

コイル材供給装置AIDA レベラーフィーダー LFA-G シリーズ
簡単に使えて、ハイクオリティ
- オートスレッディングでアンコイラーから金型入口への通板作業の手作業が減ります。
- 通板する板厚によりレリース量を自動で設定できるため、わずらわしい設定から解放されます。フィードロールの移動量が少ないため、レリース時の振動・騒音が大幅に減少し、フィードロールが優しくタッチするためロールマークの緩和が図れます。
- 歩留りを最適化するジグザグ送り機能付きもあります。
能力ラインナップ
最大材料幅400mm~600mm、板厚6mmまで対応します。
アンコイラーはシングルタイプかダブルタイプを選択できます。
型式 | 板幅 | 板厚 | 板厚×板幅(※4) | コイル質量(Max) | コイル外径 | コイル内径 | 送り長さ | 最大送り速度 | |
---|---|---|---|---|---|---|---|---|---|
(mm)※1 | (mm) | 板厚(mm) | 板幅(mm) ※1 |
(kg)※2 | (mm) | (mm)※3 | (mm) | (m/min) | |
LFG-400E | (50)70~400 | 0.5~6.0 | 0.5~4.5 | (50)70~400 | 3000(5000) | φ800~φ1500 | φ508(φ610) | 10~500 | 25 |
0.5~5.0 | (50)70~380 | ||||||||
0.5~6.0 | (50)70~300 | ||||||||
LFG-400R | (50)70~400 | 0.5~6.0 | 0.5~4.5 | (50)70~400 | 3000(5000)×2 | φ800~φ1500 | φ508(φ610) | 10~500 | 25 |
0.5~5.0 | (50)70~300 | ||||||||
0.5~6.0 | (50)70~400 | ||||||||
LFG-600E | (50)70~600 | 0.5~6.0 | 0.5~3.2 | (50)70~600 | 3000(5000) | φ800~φ1500 | φ508(φ610) | 10~500 | 25 |
0.5~4.5 | (50)70~360 | ||||||||
0.5~5.0 | (50)70~290 | ||||||||
0.5~6.0 | (50)70~200 | ||||||||
LFG-600R | (50)70~600 | 0.5~6.0 | 0.5~3.2 | (50)70~600 | 3000(5000)×2 | φ800~φ1500 | φ508(φ610) | 10~500 | 25 |
0.5~4.5 | (50)70~360 | ||||||||
0.5~5.0 | (50)70~290 | ||||||||
0.5~6.0 | (50)70~200 | ||||||||
LFG-800E | 100~800 | 0.5~6.0 | 0.5~2.3 | 100~800 | 3000(5000) | φ800~φ1500 | φ508(φ610) | 10~500 | 25 |
0.5~3.2 | 100~600 | ||||||||
0.5~4.5 | 100~320 | ||||||||
0.5~5.0 | 100~250 | ||||||||
0.5~6.0 | 100~180 | ||||||||
LFG-800R | 100~800 | 0.5~6.0 | 0.5~2.8 | 100~800 | 3000(5000)×2 | φ800~φ1500 | φ508(φ610) | 10~500 | 25 |
0.5~3.2 | 100~630 | ||||||||
0.5~4.5 | 100~320 | ||||||||
0.5~5.0 | 100~250 | ||||||||
0.5~6.0 | 100~180 |
- 注1※1~3の( )の数値は、オプション設定値です。
- 注2※4の板厚×板幅は標準型の寸法です。(ランクアップ型もあります)
