コイル材供給装置EV駆動用モーターコア専用ライン

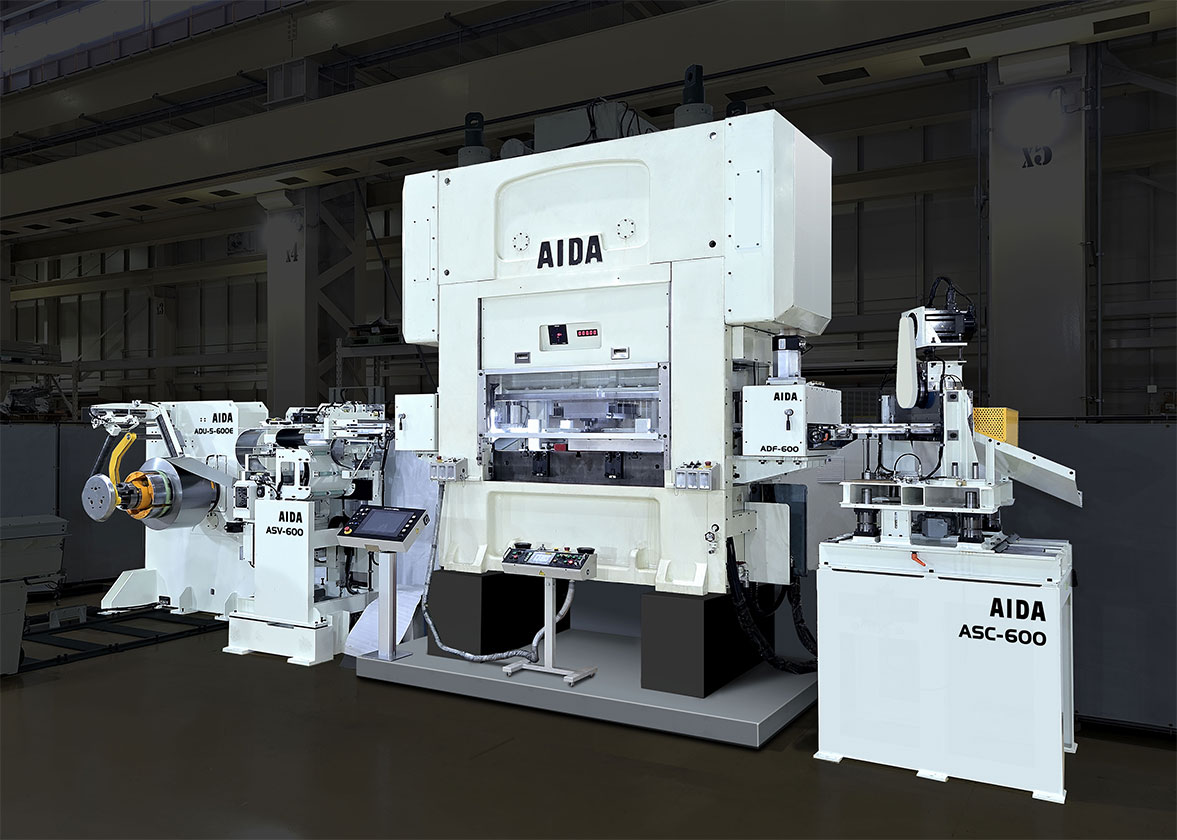

EV駆動用モーターコア生産ラインをトータルでご提供します。
- AIDAが周辺装置一式を自社開発。
プレスと組み合わせた総合システムとしてご提供いたします。 - 業界トップクラスの送り速度130m/minを実現(※600mm幅の場合)
プレス機用に自社開発した高トルクサーボモーターの技術を応用展開しているため、パワフルな送りが特長です。
能力ラインナップ
アンコイラ、Sループ装置、フィーダー、転積装置、スクラップカッターをご用意。(フィーダーおよびスクラップカッターは材料幅450mm、600mmの2タイプ)
各装置の仕様についてはお問い合わせください。
450mm幅 | 600mm幅 | |
コイル質量(kg)※1 | MAX.3000×1 | MAX.5000×1 |
コイル内径(mm) | φ508 | φ508 |
コイル外径(mm) | MAX. φ1500 | MAX. φ1500 |
コイル板幅(mm) | 100~450 | 150~600 |
コイル板厚(mm) | 0.15~0.5 | 0.15~0.5 |
ライン速度(m/min)※2 | 15~120 | 15~130 |
ラインストローク数(min-1) | 100~450 | 100~450 |
※1 電磁鋼板の場合
※2 送り条件によって変わります。
