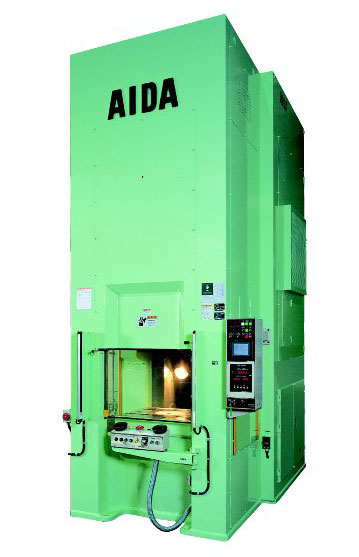

冷間鍛造プレスAIDA 冷間鍛造プレス K1-E シリーズ
高品位な部品加工を可能にする、冷間鍛造用ベーシックマシン
- 高剛性強力一体フレーム、直角六面ロングスライドガイド、高感度油圧式オーバーロードプロテクタを装備。
- ベッドノックアウト(OP.)はベッドへ内臓されコンパクトです。設置はフロアマウントで容易です。
- スラグからのトランスファ加工、コイルからの精密プログレ加工、板金スラグからの冷間鍛造と幅広いプレス加工に対応可能です。
能力ラインナップ
2500kNより10000kNまでのラインナップです。
型式 | 単位 | K-1600E | K1-2500E | K1-4000E | K1-6300E | K1-10000E |
---|---|---|---|---|---|---|
加圧能力 | (kN) | 1600 | 2500 | 4000 | 6300 | 10000 |
ストローク長さ | (mm) | 90 | 160 | 180 | 220 | 250 |
無負荷連続 ストローク数 |
(min-1) | 65(35~65)*1 | 30~60*1 | 30~50*1 | 25~45*1 | 25~40*1 |
ダイハイト | (mm) | 300 | 400 | 450 | 550 | 650 |
スライド寸法 (左右×前後) |
(mm) | 450x350 | 600x400 | 700x500 | 800x600 | 1000x1000 |
ボルスター寸法 (左右×前後) |
(mm) | 500x400 | 600x500 | 700x600 | 800x700 | 1000x1000 |
- *1:()内寸法のものも製作いたします。
- ※本仕様は、予告なく変更する場合があります。
