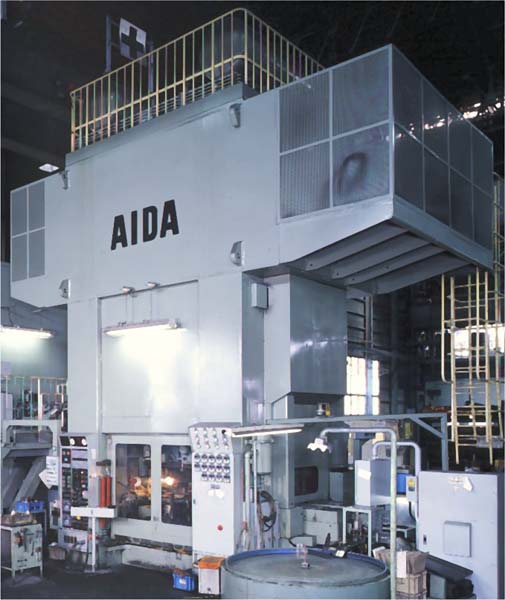

冷間鍛造プレスAIDA 冷間鍛造トランスファプレス CFT シリーズ
伝統と実績のトランスファ技術の高生産性
- クランクモーション・多工程冷間鍛造用。
- 2ポイントストレートサイドフレームが高い剛性を発揮。
- 耐偏心荷重性能に優れ、金型工程設計の範囲を拡大。
- サーボトランスファ化により、高いフレキシビリティを発揮。
能力ラインナップ
6000kN、10000kN、12000kN、15000kN、20000kNのラインナップです。
(15000kN、20000kNの仕様についてはお問い合わせ下さい)
型式 | 加圧能力 | ストローク長さ | 無負荷連続ストローク数 | ダイハイト | スライド調節量 | スライド寸法 | ボルスタ寸法 | 能力発生位置 | ノックアウトストローク長さ | ステージ数 |
---|---|---|---|---|---|---|---|---|---|---|
(kN) | (mm) | (min-1) | (mm) | (mm) | 左右×前後(mm) | 左右×前後(mm) | (mm) | (mm) | ||
CFT-6000 | 6000 | 250 | 25~40 | 650 | 30 | 1100×1000 | 1100×1100 | 7 | 90 | 3 |
CFT-10000 | 10000 | 400 | 25~35 | 650 | 50 | 1500×1000 | 1500×1100 | 7 | 150 | 3 |
CFT-12000 | 12000 | 400 | 15~30 | 650 | 50 | 1500×1000 | 1500×1100 | 13 | 150 | 3 |
