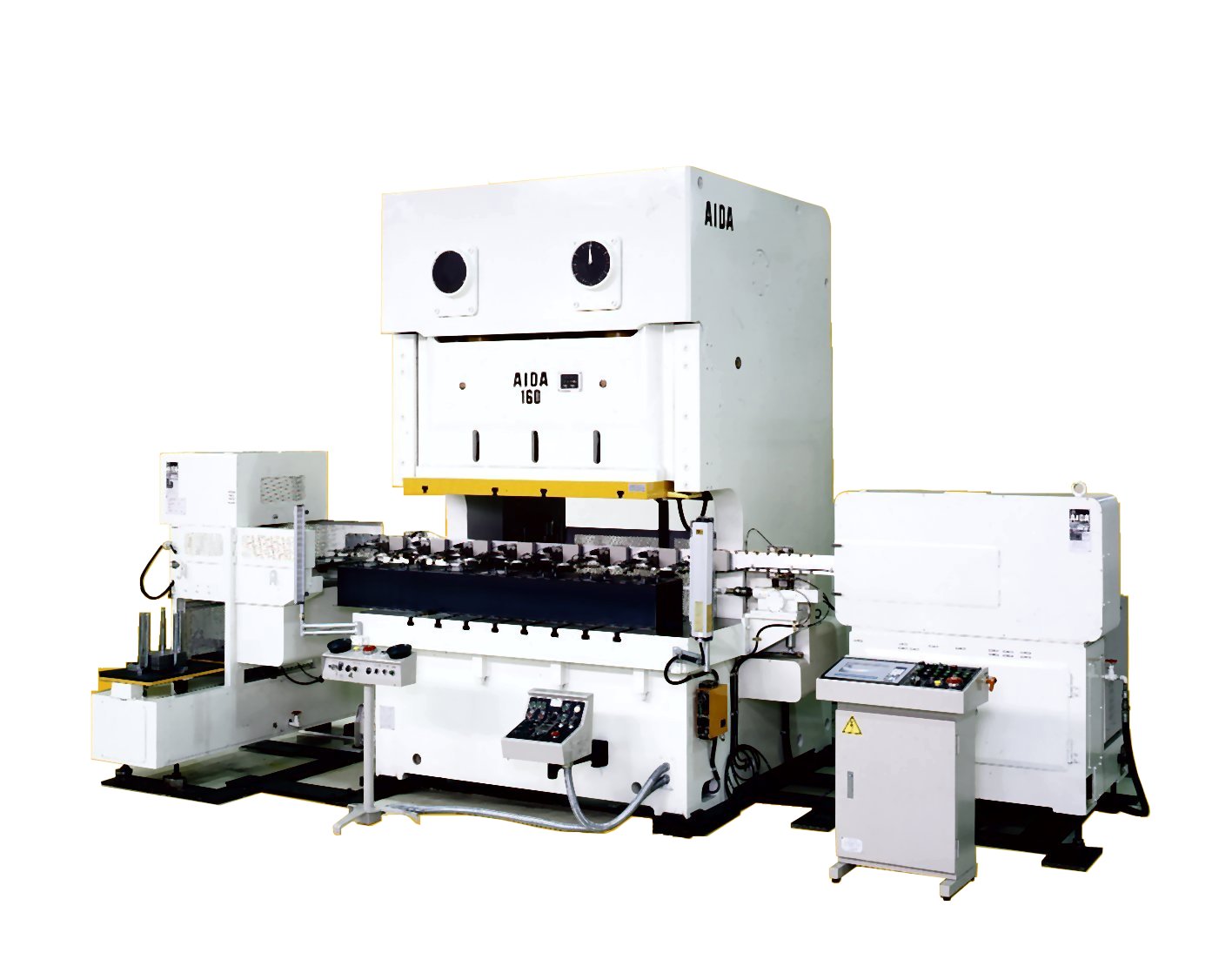

搬送装置AIDA マルチペーサ NCAH-III シリーズ
3～6工程の小物製品を1台のプレスで加工できる省スペース対応のラインです。
- プレスとロボットが一対一の組み合わせに最適です。
- フィードピッチの切り替えや送り方向の切り替え、材料供給装置との組み合わせが自在です。
能力ラインナップ
200mmから600mmフィードストロークのラインナップです。ブランク材・コイル材の供給装置、中間ステージなど周辺装置も豊富です。
| 型式 | 型式 | 駆動方式 | フィードストローク | リフトストローク | 搬送ワーク質量（Max） | 連結プレス台数 | 最大搬送総質量 | サイクルタイム |
|---|---|---|---|---|---|---|---|---|
| （mm） | （mm） | （kg） | （台） | （kg） | （sec） ※1 | |||
| NCAH-III-60/6 | （1） | フィード・リフト2軸 サーボモータ式 | 200～600 | 20～60（可変） | MAX3.0 | 1 | 25 | 1.4～2.0 |
| （2） | フィード・リフト2軸 サーボモータ式 | 200～600 | 20～60（可変） | MAX3.0 | 1 | 25 | 1.4～2.0 |
- ※1サイクルタイムは動作量によって決定されます。
