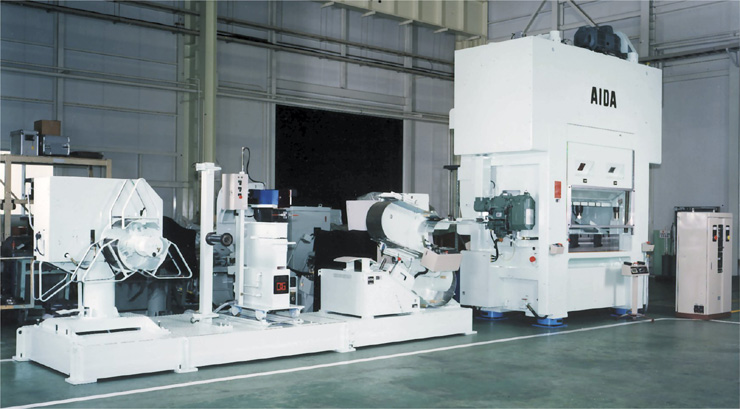

高速自動プレスAIDA 高速精密プレス HMX シリーズ
生産性の向上と高精度加工を追求しました。
- 高剛性フレームと傾きを抑える8面プリロードガイドで高精度加工を実現。
- 蓄積されたノウハウと高い加工技術により高速仕様を可能に。
- 3000kNでワイドエリア(2300mm)仕様もあります。
能力ラインナップ
1250kNより3000kNまでのラインナップです。エリアの選択も可能です。
型式 | 単位 | HMX-1250 | HMX-2000 | HMX-3000 | HMX-3000W |
---|---|---|---|---|---|
加圧能力 | (kN) | 1250 | 2000 | 3000 | 3000 |
ストローク長さ | (mm) | 30 | 30 | 30 | 30 |
無負荷連続 ストローク数 |
(min-1) | 200~800 | 200~600 | 160~500 | 120~410 |
ダイハイト | (mm) | 380~430*1 | 400~480*1 | 420~520*1 | 420~520*1 |
スライド寸法 (左右×前後) |
(mm) | 1300×600 | 1700×650 | 2000×750 | 2260(2300)×1000*2 |
ボルスター寸法 (左右×前後) |
(mm) | 1300×850 | 1700×950 | 2000×1000 | 2300×1200 |
- *1:ダイハイトは上記の範囲の中から選んでください。
- *2:()内の寸法は、金型取付可能寸法です。
- ※本仕様は、予告なく変更する場合があります。
