中・大型プレスAIDA ワイドエリアスタンピングプレス SMX シリーズ
高精度・高剛性、基本性能に優れたベーシックマシン
- リンクモーション（オプション）はソフトタッチで金型の発熱を抑制、またリストライク時間が長くクイックリターンで製品の品質が安定します。
- クランクプレスJIS1級よりさらに小さい総合隙間。騒音を抑え、ブレークスルーも少ないので金型寿命が延びます。

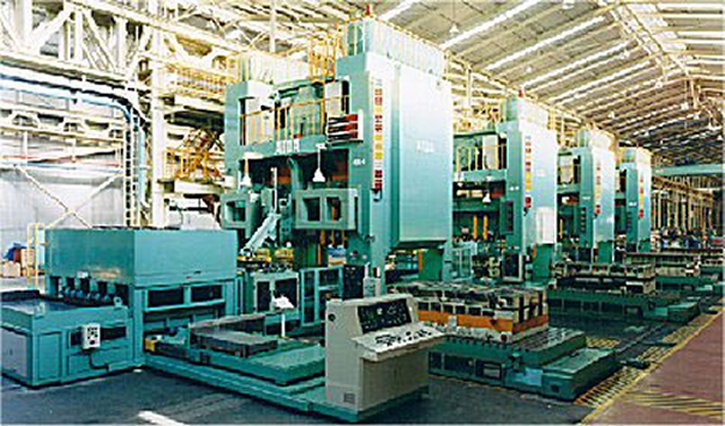

- 中・大物のパネル成型や深絞り加工に最適です。単発加工のみならず全自動のタンデムラインシステムもご提供します。
能力ラインナップ
標準仕様は3000kNより6000kNまでのラインナップです。大型機も個別に対応します。
| 型式 | 単位 | SMX-Ⅱ-3000 | SMX-Ⅱ-4000 | SMX-Ⅱ-5000 | SMX-Ⅱ-6000 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 形式 | S2/L2 | S2/L2 | S2/L2 | S2/L2 | |||||
| 加圧能力 | （kN） | 3000 | 4000 | 5000 | 6000 | ||||
| ストローク長さ | （mm） | 460 | 500 | 460 | 510 | 460 | 510 | 510 | 600※1 |
| 無負荷連続 ストローク数 |
（min-1） | 15～30 | 15～30 | 15～30 | 15～20 | ||||
| ダイハイト | （mm） | 700 | 800 | 800 | 900 | 800 | 900 | 900 | |
| スライド寸法 （左右×前後） |
（mm） | 2150×1250 | 2450×1250 | 2500×1250 | 2750×1250 | 2500×1400 | 2750×1400 | 2750×1500 | |
| ボルスター寸法 （左右×前後） |
（mm） | 2150×1400 | 2450×1400 | 2500×1400 | 2750×1400 | 2500×1500 | 2750×1500 | 2750×1500 | |
- ※1クランクモーションのみ
- ※標準仕様は3000kNより6000kNまでのラインナップです。大型機も個別に対応します。
- ※本仕様は、予告なく変更する場合があります。
