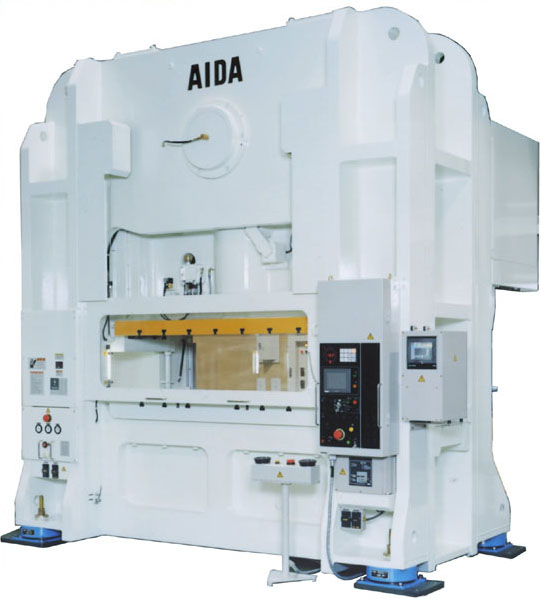

AIDA アルティメート精密成形機　UL　シリーズ
「金型精度より高い精度の成形マシン」として誕生。驚異的に向上した動的精度により、金型寿命は数10倍から100倍近くまでアップ。まさに、究極の次世代成形機です。
AIDA アルティメート精密成形機　UL　シリーズ
セールスポイント
  • 革新の「9点支持」で限界を超えた高精度加工を実現します。
  • 「0クリアランス」スライドギブ、高剛性フレームを採用しています。
  • 順送加工やファインブランキング、FCF工法から冷間鍛造加工まで、さまざまな用途に対応します。

能力ラインナップ
  • 標準仕様は2500kNより6000kNまでのラインナップです。大型機も個別に対応します。


一覧に戻る

[主な仕様]
型式 加圧能力 ストローク長さ ストローク数 スライド調節量 ダイハイト スライド寸法 ボルスタ寸法 サイドオープニング
(kN) (mm) (spm) (mm) (mm) 左右×前後(mm) 左右×前後(mm) (mm)
UL-1600(1)-120-75 1600 100 70〜120 100 350 1200×750 1200×750 520
150 60〜100 400
UL-2000(1)-120-80 2000 120 60〜110 100 450 1200×800 1200×800 540
UL-2000(1)-155-83 2000 200 40〜80 100 450 1550×830 1550×950 540
UL-2500(1)-155-83 2500 120 60〜110 100 450 1550×830 1550×950 570
UL-2500(1)-185-90 2500 200 40〜80 100 450 1850×900 1850×950 570
UL-3000(1)-185-90 3000 120 60〜110 100 550 1850×900 1850×950 600
UL-3000(1)-200-90 3000 200 40〜80 100 550 2000×900 2000×1000 600
UL-4000(1)-185-90 4000 200 30〜80 100 650 1850×900 1850×1000 660
UL-4000(1)-200-90 4000 250 30〜70 100 700 2000×900 2000×1000 660
UL-5000(1)-185-95 5000 200 30〜80 100 650 1850×950 1850×1050 750
UL-5000(1)-200-95 5000 250 30〜70 100 700 2000×950 2000×1050 750
UL-6000(1)-185-100 6000 200 30〜80 100 700 1850×1000 1850×1000 800
UL-6000(1)-200-100 6000 250 30〜70 100 700 2000×1000 2000×1000 800
