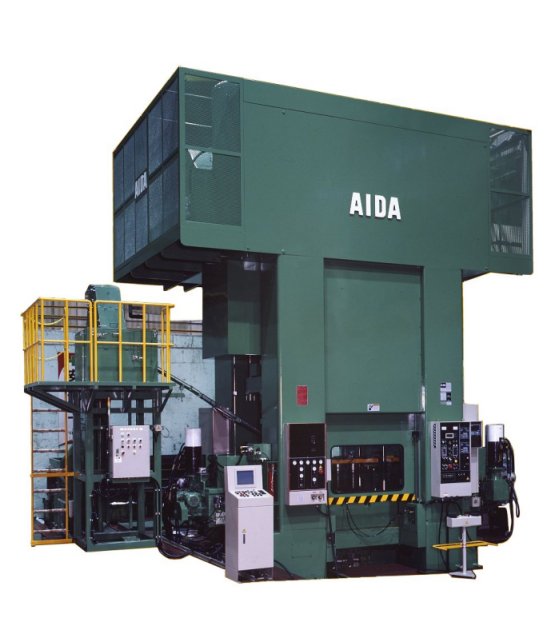

冷間鍛造プレスAIDA 冷間鍛造プレス FMX シリーズ
加工技術への期待は常にマシンを進化させます。
- リンクモーション・多工程冷間鍛造用。
- 2ポイント・ロングスライドガイドと高い許容偏心荷重が、金型工程設計の範囲を拡大します。
- リンクモーションの採用で加工範囲を拡大、さらに高い製品精度、生産性の向上が得られます。
- 段付の長尺物の押し出し加工、スラグからのトランスファ加工、板金スラグからの冷間鍛造加工、閉塞装置での冷間鍛造加工。
- メカ駆動、サーボ駆動三次元トランスファ装備
能力ラインナップ
6300kN、10000kN、12000kNのラインナップです。
型式 | 加圧能力 | ストローク長さ | ストローク数 | ダイハイト | スライド寸法 | ボルスタ寸法 | 能力発生位置 | ベッドノックアウト能力 | ステージ数 |
---|---|---|---|---|---|---|---|---|---|
(kN) | (mm) | (spm) | (mm) | 左右×前後(mm) | 左右×前後(mm) | (mm) | (kN) | ||
FMX-630 | 6300 | 300 | 20~30 | 650 | 1100×1000 | 1100×1000 | 13 | - | - |
400 | 15~25 | 1000 | 1100×1000 | 1100×1000 | 13 | 300/120,300,120 | 3 | ||
FMX-1000 | 10000 | 300 | 15~30 | 700 | 1200×1000 | 1200×1000 | 13 | - | - |
400 | 15~25 | 1000 | 1200×1000 | 1200×1000 | 13 | 500/200,500,200 | 3 | ||
FMX-1200 | 12000 | 300 | 15~30 | 650 | 1300×1200 | 1300×1200 | 13 | - | - |
400 | 15~25 | 1100 | 1250×1000 | 1250×1000 | 13 | 600/240,600,240 | 3 |
