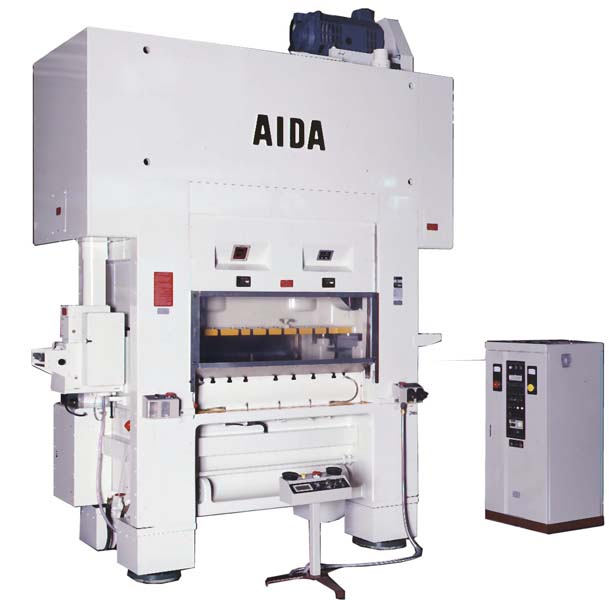

高速自動プレスAIDA 高速精密プレス HMX-M シリーズ
生産性の向上と高精度加工を追求しました。
- 高剛性フレームとパスライン上でガイドするポイントガイドが高精度加工を実現。
- 軸受部に、すべり・転がりの長所を活かした、コンバインド軸受を使用。起動時のスムーズな回転を可能にします。
- ポストガイドとプランジャガイドのダブルガイドでスライドの平行を維持します。
能力ラインナップ
1250kNと2000kNのラインナップです。エリアの選択も可能です。
型式 | 単位 | HMX-1250M | HMX-2000M |
---|---|---|---|
加圧能力 | (kN) | 1250 | 2000 |
ストローク長さ | (mm) | 30 | 30*1 |
無負荷連続 ストローク数 |
(min-1) | 160~500 | 160~450 |
ダイハイト | (mm) | 380~430 | 400~480 |
スライド寸法 (左右×前後) |
(mm) | 1300×600 | 1700×650 |
ボルスター寸法 (左右×前後) |
(mm) | 1300×850 | 1700×950 |
- *1:最大80mmのストローク長さまで対応可能です。
- ※本仕様は、予告なく変更する場合があります。
